1.沙盘模型制作从哪里开始入手?
我们都知道沙盘制作的流程是首先制作工作底图,然后制作底盘和沙盘成型,选用中密度发泡沫,依地形图最低等高距至最高等高距次序切割发泡沫,将切割好的各层泡沫板依次用泡沫胶粘贴,修饰山头,将河流、山塘水库挖出,安装光电,将防水型灯装入河流、山塘水库之下,各种房屋之内,对成型后的山峰、河流、梯田、小溪、桥梁、民舍进行修铆。
利用这种方法制作的沙盘模型体轻,易搬动,不易碎,成型精度高,山川河流比例协调,地形地物明显美观。
2.房地产沙盘模型制作方法以及流程
战争片中我们经常能看到作战指导人员在一个很大的沙盘前面布置作战计划;或是在房地产展销会上出现的楼群与室内户型结构的沙盘。沙盘将地形地貌或很大的物件浓缩到一张桌子大小的台子上,使我们可以微观地观摩宏观的物体,是军事、科研、房地产、工业、农业、教学、影视拍摄等领域所不可缺少的得力助手。
这些沙盘,或者叫作模型的,是一种技术和工艺都较高的美术作品,属于工艺美术的范畴。各个不同的时期制作沙盘的工艺和材料是不尽相同的,即使是现代,每一家模型公司的制作工艺和用料也是不太相同的。下面我们就其制作工艺和用材作一个探讨。
沙盘有很多种,有军用的,有房地产用的,还有城建用的。1987央视版电视剧《红楼梦》里的北大观园,就是以一个民间老艺人制作的大观园沙盘为蓝本而建造的。大一些的、带地貌特征的一般称为沙盘,小一点以某种小型物件或是某些结构为蓝本而制作的称为模型。这里以房地产沙盘模型为主,简要地介绍一下其制作流程。

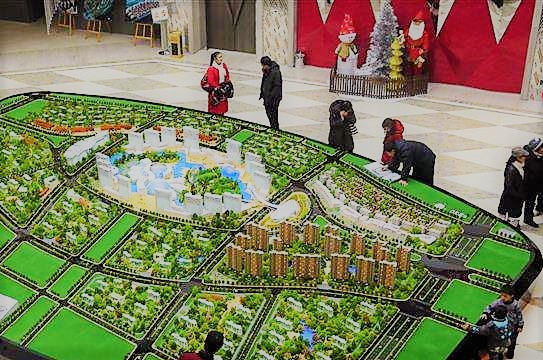

房地产建筑沙盘
所需要的设备有:电脑,设计软件autocad,雕刻机,工作台,油漆喷枪等。
□所需要的原材料有:各种厚度的有机玻璃板,各种厚度的pvc板,普通海绵,大孔海绵,背胶纸,各色绒线末,粗鱼线,铜丝电线,0.5mm漆包线,涂料,各色油漆,绒面墙纸,三氯甲烷,干花,发胶,小彩灯等。
所需要的工具有:美工刀、锯条刀、木工工具、电工工具等。
一、沙盘台子
首先,要将顾客交付持房地产平面布置图和施工图纸研究透,组装部根据平面布置图及沙盘的比例来制作沙盘的台子。台子一般做成台球桌状,如果是大型的沙盘,要做成几个小台子,拼到一起。
二、pvc板喷漆
喷漆部根据楼房图纸的设色调出相应颜色的油漆来,喷在相应的pvc板上,送到设计部进行雕刻。
三、雕刻楼房部件
设计部根据施工图按比例设计出楼房的结构,并在电脑上分解成不同的板块,按施工的要求设计出墙面的花纹、房顶的瓦棱、窗子等,然后发送到雕刻机在pvc板上雕刻出楼房的板块,送到制作部制作。
四、组合楼房
制作部根据设计部送来的楼房板块,根据说明和粘合方式,用三氯甲烷将pvc板块粘合成楼房的大致形状。窗子的形状是直接雕刻在pvc板上的,用薄而透明的有机玻璃板粘在内部窗子的位置作为窗子的玻璃。
五、置景
置景部根据组装部所作的台子和平面布置图,在台子上划分出平面布局,用绿色绒面墙纸作为草地粘在绿化区,大孔海绵浸上绿色油漆晾干,裁成长条作为绿化带粘在小灌木区。如果布局中有水和湖泊,可以用波纹面的有机玻璃板,背面喷湖蓝色漆,裁成河流或湖泊的形状放在相应的位置。若是有高地,可将有机玻璃板或pvc板层层堆积并修整成形,再抹上涂料填充缝隙,晾干后覆上草地。用灰色的背胶纸粘成公路,用白色背胶纸刻成公路线标粘在上面。
六、制作配件
制作部将铜丝电线剥皮,将铜丝拧成树干的形状,喷上漆。普通海绵浸漆,晾干后粉碎,将树干的枝丫浸胶,粘上碎海绵,做成树。若是绿树,海绵可浸绿漆,若是秋天的树,可浸橙色漆。柳树可用0.2mm的漆包线拧成树干与树枝,然后在树枝上粘上绿色绒线末。松树是将粗鱼线剪成细段,用夹子夹住,再将两根0.5mm的漆包线夹住绞动,松开夹子,就成了松树的形状,修剪一下,粘上绿色绒线末即可。其它的花草可以用干花剪下来染色来制作。用医用棉签或牙签做成路灯。泡沫塑料可以用刀片雕刻成假山石的形状,喷上漆。
七、整体组合
置景部将制作部送来的花草树木及楼房按布置粘在相应的地方。组装部根据每栋楼房所在的位置,打孔并装上小彩灯,使楼房模型内部能发光,如同开灯的效果,并接好线路。
设计部雕刻出楼房与路的标识、文字,做成小标牌,粘在相应的位置。
以上是房地产楼群沙盘的制作流程。这些步骤可以分开进行,也可以颠倒工作顺序,或是几个步骤同步进行,每一个模型工作室的工作流程都不太相同。
户型的模型制作起来比大型的沙盘要简单点。它大多用单独的小台子,用厚pvc板做墙。为了看清内部构造,外墙一般用透明的有机玻璃板来制作。
工业模型的做法和沙盘相似,也要依图纸按一定的比例缩小,雕刻出板块,用三氯甲烷粘合。一般情况下,它是放在玻璃罩里,而不放在台子上。
3.部队军事沙盘制作流程以及方法
制作部队军事沙盘使用的材料,一般有:沙盘框,托凳,细沙,泥土,地模型,表示道路,江河的各色纸(布)条,渲染地貌色调的锯末,颜料,表示战斗行动的兵棋,队标和队号,说明居民地,高地和江河名称用的纸牌,以及竹签(木签),线绳,图钉,米尺,毛笔,铁锹等工具.

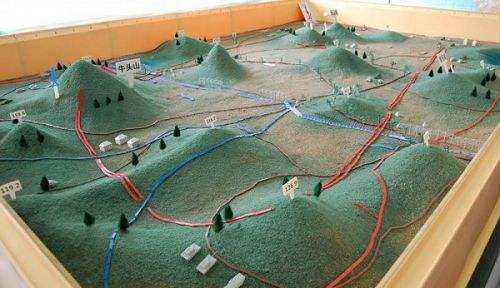

军事沙盘
1.设置沙盘
先将沙盘框放置稳妥,最好使沙盘的方位和现地一致,再铺上3-5厘米厚,湿度适当的沙土,并用木板刮平压紧,作为最低等高线的平面,然后打上和地形图相应的方格,在沙盘框周围注记相应的编号。
2.堆积地貌
(1)依照方格将地形图上已选定的最低等高线,能控制地貌基本形状的等高线,以及山顶,鞍部,山脚,倾斜变换点和江河等到的位置画到沙盘面上。(2)将计算好的山顶,鞍部,山脚,倾斜变换点和江河弯曲部等起伏明显和点,分别插上竹签.竹签的高度,为该点在沙盘上的高度加上底层沙土的厚度。(3)在最低等到高线范围内,以竹签和等高线为依据,先堆出山顶,鞍部,山背等的概略形状作为骨干,再修整其他部分.如沙盘较大,可分片堆积,先堆积进出困难处,后堆积进出方便处.堆积时,应随时对照地形图,以正确显示地貌的起伏状况,并应随时将沙土压紧,以免崩塌变形.如有较大的江河,湖泊,应在修整地貌时一并挖成.堆积完毕,应作全面检查和修整,并从高到低逐层撒上与地面颜色相符的锯末(或喷以颜色)。
3.设置地物
沙盘上的地物,如房屋,铁路,桥梁,树木和独立地物等,多用相似的模型表示,公路和乡村路用宽窄不等,颜色不同的纸(布条)表示;江河用蓝色纸条或锯末表示;树林用小树枝或绿色锯末表示.地物的大小,应与水平比例尺相适应,关系位置要求正确.设置地物,应按水系,居民地,道路,树林和独立地物的顺序进行设置.最后,在相应的位置上插上地名,江河名,山名和高程注记等纸牌。
4.设置战术情况
战术情况,通常根据预定的作战方案或训练想定,用制式的兵棋,临时制作的队标,队号等进行设置.设置时,先设战斗分界线,而后按先敌后我,由前沿到纵深的顺序进行.如需显示敌,我设防工程时,应先设置工作设施,后设置战术情况。
5.整饰
上述各项工作完成后,应详细对照检查,并标明沙盘的名称,指北箭头和比例尺,需要时用线绳拉上坐标网。
4.电子沙盘的制作流程
很多客户在展厅中看过电子沙盘之后,想必对于电子沙盘的制作过程定很好奇,回来后也在网上查找关于电子沙盘制作这方面的资料,小编也曾查找过,但是这方面的资料很模糊,很凌乱,因此在小编把所有的资料都看过后,决定回馈个完整而又简单易懂的电子沙盘制作过程。
沙盘制作
如上图,就看到电子沙盘是由模型 体机互动设备 投影幕组成的,但其实并不是看起来那样的简单,关键的就是电子沙盘的实体沙盘模型和整套系统功能,下面小编就给说下。
首先,实体沙盘模型在制作之前,定要先设计好,把设计图纸给画好,主要考虑:底台的设计、台面的布置、色彩的构成等,包括建筑物的做法。举个例子:树是城市的绿叶,哪块都少不了它;在制作树木和叶子时,选择毛线与铁丝作为基本材料;把毛线用剪刀剪成段段的,跟树冠的直径差不多长,然后用些铁丝拧成树干;接着把毛线和铁丝七拧,整成定的长度时,用剪刀从中间劈开,修剪成树的形装,后固定和上色。说到底,实体沙盘模型就是纯手工打造的,接下来的系统方面,可不是那么的简单了。
电子沙盘制作
其次,沙盘系统功能是里面核心的、有科技含量的,主要应用的技术有:三维仿真技术、虚拟技术、多媒体技术、交互技术以及地理环境技术等,结合技术人员先制作的三维动画内容,让电子沙盘把内容展现的更加淋漓尽致。在展现时能用投影(投放三维动画内容)的形式和体机(可以进行互动)的形式展示。
数字沙盘
然后,电子沙盘中的投影幕和体机等外部设备是用来让整个沙盘看起来更加完整,投影幕可以让技术人员所制作的三维动画内容清清楚楚地展现在参观者的面前;而体机可以让参观者进行触摸点击,迅速地查询自己想要的信息。
电子沙盘
最后,把实体沙盘制作好后,用几台摄影机把制作好的内容投射到屏幕上,在旁放个体机设备,在播放的同时,打入灯光、配合上录音,这样就组成了电子沙盘。
5.沙盘制作的大致流程
制作沙盘使用的材料,一般有:沙盘框,托凳,细沙,泥土,地模型,表示道路,江河的各色纸(布)条,渲染地貌色调的锯末,颜料,表示战斗行动的兵棋,队标和队号,说明居民地,高地和江河名称用的纸牌,以及竹签(木签),线绳,图钉,米尺,毛笔,铁锹等工具.
设置沙盘
先将沙盘框放置稳妥,最好使沙盘的方位和现地一致,再铺上3-5厘米厚,湿度适当的沙土,并用木板刮平压紧,作为最低等高线的平面,然后打上和地形图相应的方格,在沙盘框周围注记相应的编号。
堆积地貌
沙盘上的地物,如房屋,铁路,桥梁,树木和独立地物等,多用相似的模型表示,公路和乡村路用宽窄不等,颜色不同的纸(布条)表示;江河用蓝色纸条或锯末表示;树林用小树枝或绿色锯末表示.地物的大小,应与水平比例尺相适应,关系位置要求正确.设置地物,应按水系,居民地,道路,树林和独立地物的顺序进行设置.最后,在相应的位置上插上地名,江河名,山名和高程注记等纸牌。
设置战术情况
战术情况,通常根据预定的作战方案或训练想定,用制式的兵棋,临时制作的队标,队号等进行设置.设置时,先设战斗分界线,而后按先敌后我,由前沿到纵深的顺序进行.如需显示敌,我设防工程时,应先设置工作设施,后设置战术情况。
整饰
上述各项工作完成后,应详细对照检查,并标明沙盘的名称,指北箭头和比例尺,需要时用线绳拉上坐标网.
6.沙盘制作的报价计算
电子沙盘的报价计算:计算一个电子沙盘的价格分以下几点:
投影介质:1、物理沙盘模型,根据尺寸及沙盘上模型的个数来定常见报价3000每平米,2、投影幕,根据尺寸来定,价格从400一平到1000一平不等。
显示设备:工程投影机,品牌有巴可,科视,飞利浦等等价格从3000-30万一台不等,也有上百万级的工程投影机视频源3d动画,实拍,价格每少400-2000元之间。
声控系统:大型低音响,价格可以从1000-3万之间。灯光系统:舞美灯光,价格从500-3000万之间每个。触控系统:多媒体触摸屏,价格每平米3000左右,融合费用另计。
播放软件:多媒体演示软件,价格5万左右一套。中控系统:电脑服务器,价格5000-2万左右每台。辅助设备:ipad控制系统,3000元左右一台,软件5000元左右。(以上报价为大致报价,具体报价需要根据项目难以程度以及客户需要达成的效果来综合评定,如果您需要更准确的报价,您可以直接联系壹码沙盘制作经理400-006-1988)
以上就是壹码视界对各类沙盘制作方法的综述,欢迎您致电壹码400-006-1988.进行项目合作
